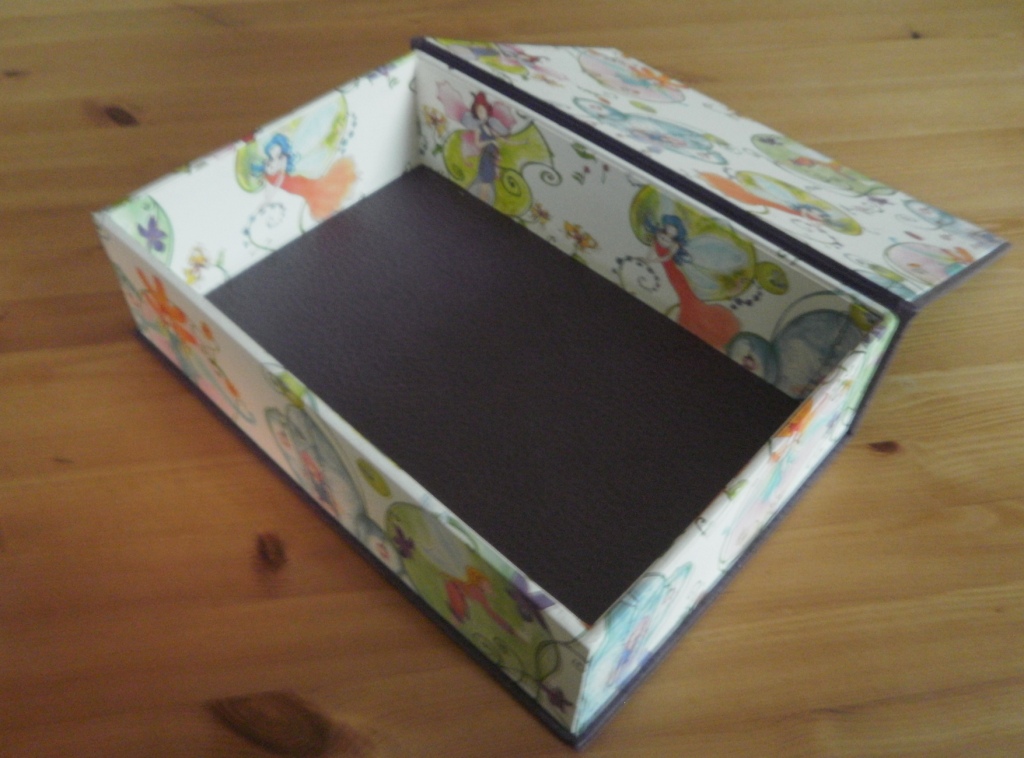

Votre boite livre est montée et habillée ( voir article précédent) , vous allez pour pouvoir réaliser le couvercle livre.
Et pour compléter ces vidéos, la fiche technique de la boite de base à couvercle livre:
Matériel
Carton ép. 2,5mm
Cartonnette
Papier fantaisie : 1 feuille
Papier simili cuir assorti : 1feuille
Relon assorti
Découpes :
En carton épaisseur 2,5mm :
-2 grands cotés de 30×8 cm
-2 petits cotés de 19,5×8 cm
-1 fond de 19,5×29.5 cm
-1 dessus de couvercle de 31×20.5 cm
-1 dessous de couvercle de 31×20.5 cm
-1 dos de couvercle de 31×8 cm
En cartonnette :
-habillage externe de la boite :
-2 cotés de 20×8 cm
-1 devant de 30×8 cm
-habillage interne de la boite :
-1 fond de 29.4×19.4 cm
-2 petits cotés de 19.4x 7.4 cm
-2 grands cotés de 29.2×7.4 cm
-habillage interne dessus de couvercle :
-30×20 cm
Montage & Habillage :
Le montage de la boite se fait en collant les cotés contre le fond. Pour faciliter le montage, on utilise de la colle universelle en gel.
Déposer un filet de colle-gel le long des lignes d’assemblage des cartons
Assembler alors les cartons en ajustant bien les angles.
La colle universelle permet un montage rapide et solide tout en laissant suffisamment de temps pour permettre l’ajustage.
Consolider le montage en posant des bandes de kraft le long des lignes d’assemblage .
On commence par l’intérieur de la boite : préplier les bandes de kraft (coté gommé à l’extérieur), enduire l’angle d’assemblage de colle vinylique , positionner le kraft (attention à bien le placer dans l’angle) et lisser au plioir. Une fois l’intérieur krafté, vérifier l’assemblage, poncer si nécessaire les angles extérieurs et les krafter à leur tour
Habillage extérieur :
Buller les 2 petits côtés de la boite avec les cartonnettes 20x8cm.
Dans le papier fantaisie, découper 2 bandes de 23x11cm (dimension du petit coté + 1,5 cm de rembord tout autour). Les coller sur les petits côtés en centrant, bien lisser pour éviter les bulles.
Rabattre les rembords de papier sous le volume. Couper les angles à 45° et coller.
En haut du volume, rabattre les rembords vers l’intérieur après avoir coupé les angles :
. – à droite, couper le rembord le long du carton jusqu’à la butée du carton
– tourner la boite et couper à gauche de la même façon
On obtient une petite languette que l’on coupe
Casser les angles avec l’ongle et coller les rembords à l’intérieur de la boite.
Habiller maintenant la carte bulle du devant avec une bande de papier fantaisie de 33x11cm (rembord de 1,5cm).
Couper les angles du bas à 45°, ceux du haut seulement jusqu’au bord supérieur de la cartonnette, rabattre et coller les rembords latéraux sur la cartonnette.
Coller à l’avant de la boite en prenant bien soin d’aligner les bords haut et bas.
Rabattre le rembord inférieur sous le volume et le coller.
Rabattre et coller le rembord haut à l’intérieur de la boite après avoir incisé les angles comme précédemment.
Dans le papier fantaisie, couper une bande de 29,5×3 cm et la coller à cheval sur le champ supérieur de l’arrière de la boite.
Attention : Si la longueur du papier d’habillage le permet (72cm minimum), buller les 3 cotés de la boite, préparer une bande de papier de 73x11cm, la coller en commençant par 1,5 de rembord au dos et en tournant autour de la boite. Remborder en bas et en haut comme précédemment.
Gainage intérieur :
Recouvrir la carte bulle coupée du fond avec du papier fantaisie en laissant 1 cm de rembord tout autour. Couper les 4 angles en biais (ne pas remborder)
Plier les rembords de papier vers le haut.
Encoller le fond intérieur ainsi que la base des 4 cotés de la boite.
Coller la carte bulle gainée au fond de la boite.
Prendre soin de bien marquer l’angle inférieur avec le plioir.
Avec le papier Simili, habiller les cartonnettes des petits cotés avec un rembord d’1 cm.
Couper les 4 angles en biais et remborder en haut et en bas.
Encoller l’envers des cartonnettes ainsi que les rembords de cotés.
Mettre en place dans la boite sur les petits cotés, les rembords de cotés sur les grands cotés.
Bien lisser avec le plioir en insistant sur les bords et dans les angles.
Essayer les cartonnettes des grands cotés dans la boite, les recouper si nécessaire : elles doivent être légèrement flottantes.
Les habiller de papier Simili comme celles des petits cotés mais en rembordant cette fois les 4 cotés.
Encoller et mettre en place. Bien lisser au plioir.
NB : Poncer le papier Simili sur l’envers des cartes bulle, elles adhèreront mieux au support.
Réalisation du couvercle :
Dans le papier Simili, couper un rectangle de 54 x35 cm (attention au sens du papier, il doit s’allonger au niveau de la longueur)
Coller les cartons du couvercle sur cette bande en respectant le shéma : 2 cm de marge extérieure et une charnière de 0,5 cm ( soit 2 épaisseurs de cartons ) entre chaque carton.
S’aider d’une règle lourde pour bien aligner les cartons.
Bien lisser pour faire adhérer le papier Simili
Couper les 4 angles à 45°en laissant entre la coupe et l’angle du carton une distance légèrement supérieure à l’épaisseur du matériau recouvert (utiliser pour cela un gabarit taillé dans une chute de carton de 2,5 mm)
Encoller les rembords des grands cotés puis les rabattre sur les cartons.
Lisser au plioir de l’angle extérieur vers les charnières (on joue sur l’élasticité du matériau pour travailler la charnière)
Marquer les angles avec le plioir et rabattre les 2 autres rembords.
Couper dans le Relon 2 bandes de 3 x29,5 cm. Les coller au niveau des charnières en les centrant et en marquant bien le creux avec le plioir.
Finitions :
Habiller avec le papier fantaisie la carte d’habillage interne du couvercle en prévoyant un rembord de 1cm.
Couper les angles en biais et rabattre les rembords sur les 4 cotés.
Encoller l’envers de la carte et la mettre en place à l’avant du couvercle, à ras de la charnière et en la centrant. Bien lisser au plioir en insistant sur les bords.
Encoller le dessous de la boite.
Le coller sur le couvercle de la même façon que la carte précédente.
Mettre sous presse en plaçant des poids à l’intérieur de la boite.
Laisser sécher puis coller l’arrière de la boite et mettre sous presse.
